機型
|

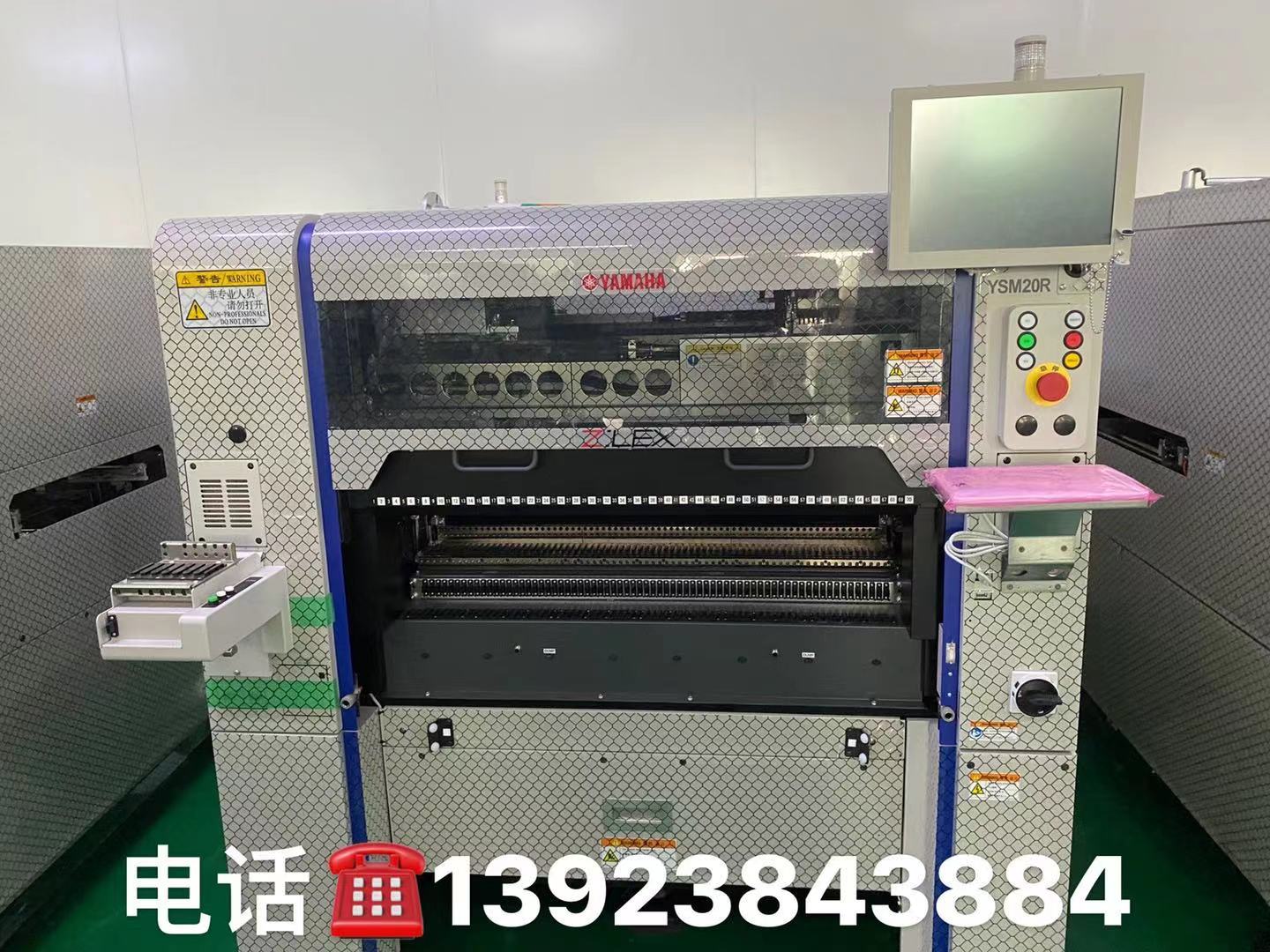

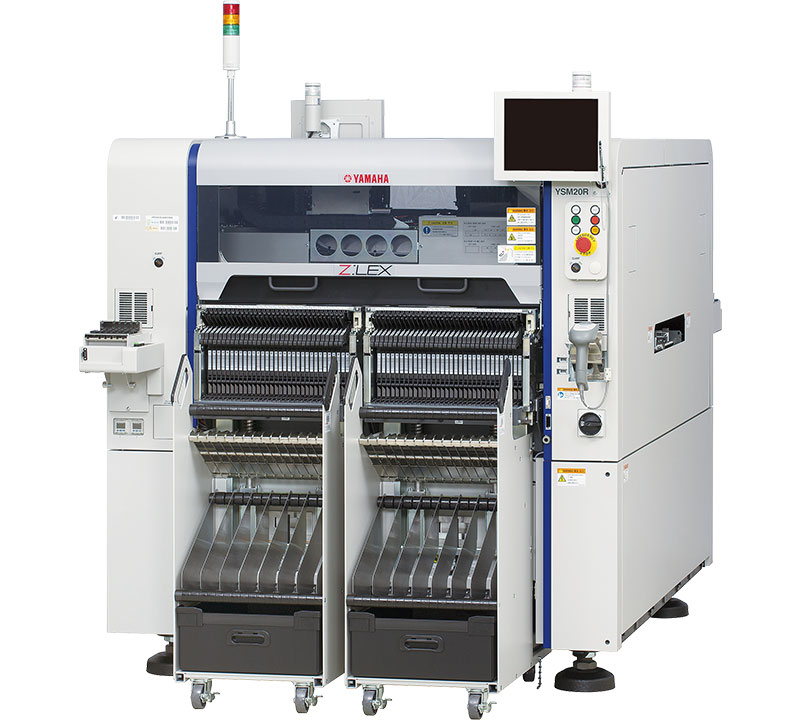

YSM20R
|
|
對象基板尺寸
|
單軌機型:L810 × W490 ～ L50 × W50
雙傳送臺機型 ：※僅限X軸為雙梁規格的機型
傳送1張基板時 ： L810 × W490 ～ L50 × W50
傳送2張基板時 ： L380 × W490 ～ L50 × W50
|
|
貼裝頭/可貼裝的元件
|
高速通用（HM）貼裝頭※1：
0201 ～ W55 × L100mm、高15mm以下
※關于0201元件的貼裝，請另行咨詢。
異形（FM）貼裝頭：
03015～W55 × L100mm、高28mm以下
|
貼裝能力
（本公司最佳條件）
|
X軸雙梁：高速通用（HM）貼裝頭 × 2
95,000CPH
|
|
貼裝精度
|
±0.035mm（±0.025mm）Cpk≧1.0（3σ）本公司最佳條件（使用評估用標準元件）時
|
|
可安裝的送料器數量
|
固定送料器架：最多140個（以8mm料帶換算）
一次性換料車：最多128個（以8mm料帶換算）
自動托盤供料器：30層（固定式：裝有sATS30時、最多）、10層（料車式：裝有cATS10時、最多）
|
|
電源規格
|
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz
|
|
供給氣源
|
0.45MPa以上、清潔干燥
|
|
外形尺寸（突起部除外)
|
L 1,374 × W 1,857 × H 1,445mm（僅限主體）
|
|
主體重量
|
約2,050kg（僅限主體）
|
